La question de brancher un onduleur sur un parafoudre revient souvent chez les propriétaires et installateurs photovoltaïques. Elle engage la sécurité des équipements, la continuité d’alimentation et le respect des normes locales.
Pour prendre une décision, il faut peser les rôles de chaque dispositif et comprendre les préconisations des fabricants. La synthèse qui suit éclaire les choix pratiques, les démarches d’installation et les limites techniques.
A retenir :
- Protection contre surtensions d’origine atmosphérique et des fluctuations réseau
- Onduleur fourniture d’énergie de secours via batterie intégrée
- Mise à la terre indispensable pour efficacité et validité garantie
- Installation proche de l’onduleur recommandée pour limiter longueur câbles
Parafoudre et onduleur : principes, rôles et compatibilité
Pour passer de la synthèse aux définitions, clarifions d’abord les rôles respectifs de ces appareils. Cette lecture initiale facilite la comparaison des recommandations de fabricants comme Schneider Electric et Eaton.
Fonctionnement du parafoudre dans une installation photovoltaïque
Ce H3 précise le rôle du parafoudre sur une installation photovoltaïque. Le parafoudre détourne les pics de tension vers la terre pour protéger les équipements sensibles connectés en aval.
La protection se déclenche lors d’une surtension transitoire due à la foudre ou à une commutation réseau. Une coordination soignée avec les disjoncteurs et la mise à la terre reste indispensable pour l’efficacité.
Choix techniques parafoudre :
- Type SPD classé selon énergie absorbable et temps de réponse
- Positionnement près du tableau ou de l’onduleur pour efficacité maximale
- Coordination des niveaux de protection pour éviter réinjection de surtension
Appareil
Protection principale
Avantage
Emplacement recommandé
Parafoudre AC
Surtensions réseau
Protection globale pour circuits AC
Tableau principal proche compteur
Parafoudre DC
Surtensions côté panneaux
Protection des entrées onduleur
Boîtier PV proche onduleur
Onduleur Line-interactive
Surtensions et microcoupures
Basculement rapide sur batterie
Tableau local ou armoire onduleur
Onduleur On-line
Protection continue contre perturbations
Qualité de sortie optimale
Armoire technique dédiée
Rôle de l’onduleur face aux surtensions et aux coupures
Ce H3 décrit comment l’onduleur combine protection électrique et secours énergétique. Les technologies off line, line interactive et on line offrent des niveaux de protection différents.
Selon APC et CyberPower, le choix technique doit correspondre au risque et à la criticité des charges. Selon Eaton, la coordination entre parafoudre et onduleur améliore nettement la résilience du système.
Types d’onduleur :
- Off line pour protections basiques et redémarrages contrôlés
- Line interactive pour microcoupures et variations modérées
- On line pour continuité et qualité de tension critique
Ces fonctions conduisent ensuite à détailler les étapes d’installation efficaces et conformes aux normes en vigueur. Le prochain point traite donc des prescriptions pratiques et de la mise à la terre.
Branchement et installation en pratique : règles, emplacement et mise à la terre
Suite à l’examen des fonctions, il est nécessaire d’aborder les prescriptions pratiques d’installation en Suisse. L’évaluation préalable conditionne la sélection du type de parafoudre et la positionnement des protections.
Évaluation de l’installation et sélection du parafoudre
Ce H3 propose d’abord une inspection des caractéristiques électriques de l’onduleur et du réseau. Selon SIA 431, l’analyse du site et la qualification d’un professionnel qualifié sont recommandées pour respecter les exigences suisses.
Vérifications préalables :
- Section des conducteurs et calibre des disjoncteurs présents
- Distance entre panneaux, onduleur et tableau de répartition
- Etat et continuité de la mise à la terre existante
« J’ai installé un parafoudre proche de l’onduleur et la maintenance a montré moins d’alertes persistantes. »
Marc L.
Installation, mise à la terre et bonnes pratiques
Ce H3 détaille les gestes d’installation, la longueur des câbles et la continuité de la terre. L’objectif est de réduire l’inductance entre parafoudre et onduleur pour garantir la performance de la protection.
Bonnes pratiques d’installation :
- Installer le parafoudre au plus près de l’onduleur ou du tableau concerné
- Utiliser des conducteurs courts et de section adaptée pour la continuité
- Vérifier et renforcer la mise à la terre avec des piquets ou réseaux dédiés
Equipement
VA recommandé
Autonomie indicative
Hub, switch, modem
50 VA
10 minutes suffisantes pour sauvegarder
Imprimante jet d’encre
100 VA
10 à 15 minutes selon charge
Ordinateur de bureau
250 VA
10 à 20 minutes selon batterie
Serveur ou imprimante laser
400 VA
15 à 30 minutes selon configuration
« Le technicien m’a conseillé une mise à la terre renforcée, et cela a évité un sinistre. »
Pierre T.
Ces mesures favorisent la longévité de l’onduleur et la réduction des interventions. Le respect des normes locales et des préconisations fabricant demeure non négociable.
Maintenance, coordination et recommandations produits pour protéger l’onduleur
Après l’installation, il faut organiser maintenance et coordination entre protections pour assurer durabilité. La maintenance documentée facilite le diagnostic en cas d’incident et préserve les garanties fabricants.
Programmes de maintenance et diagnostics
Ce H3 décrit la fréquence des inspections, les tests et le suivi des éléments de protection. Des relevés réguliers de l’état des SPD et des batteries d’onduleur permettent d’anticiper les remplacements nécessaires.
Plan de maintenance :
- Inspection visuelle annuelle des connexions et des borniers de terre
- Test fonctionnel semestriel des dispositifs de protection et alarmes
- Tenue d’un journal d’intervention et de remplacement des modules
« J’ai sauvé des données importantes grâce à un onduleur correctement entretenu et coordonné. »
Anne R.
Choix de marques et coordination des protections
Ce H3 guide la sélection des fournisseurs et la coordination entre parafoudres et onduleurs. Les marques disposent d’offres variées adaptées aux petites installations comme aux sites industriels.
Sélection fournisseurs recommandés :
- Schneider Electric pour solutions modulaires et documentation technique complète
- APC et CyberPower pour onduleurs grand public et gestion logicielle
- Eaton, Emerson et Vertiv pour équipements critiques et installations industrielles

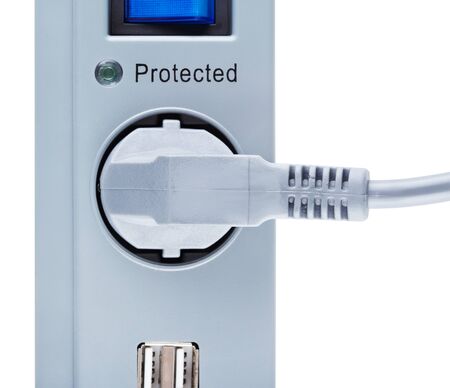

- Belkin, Tripp Lite, LogiLink et Furman pour multiprises et protections périphériques
« Je recommande Schneider Electric ou Eaton pour la coordination des protections en site sensible. »
Paul D.
Selon Legrand, la liaison à la terre et la conformité des câbles conditionnent l’efficacité des dispositifs. Selon des guides techniques reconnus, l’installation professionnelle réduit notablement les risques de sinistre.
Selon Furman, la protection des périphériques et la qualité de la prise de terre influent sur la validité des garanties. Prendre appui sur des fabricants reconnus limite les erreurs d’intégration et améliore la garantie.
