Lors de la construction ou de la mise à niveau d’un PC, vous pouvez facilement commettre une erreur en plaçant des modules de mémoire dans les mauvais emplacements de RAM. Il en résulte des performances sous-optimales. Quel emplacement de mémoire vive choisir, et pourquoi ?
Sommaire
Qu’est-ce qu’un emplacement de mémoire vive ?
Les emplacements de mémoire vive peuvent également être appelés prises de mémoire vive. Les prises de mémoire sont des prises longues et minces qui sont généralement disposées sur une carte mère en deux ou quatre rangées. Ils permettent d’installer dans l’ordinateur différents modules de mémoire vive (RAM) de différentes vitesses ou capacités.
Les slots RAM sont souvent situés à proximité des slots CPU. Chacun de ces emplacements est doté d’un petit clip à charnière à chaque extrémité, qui maintient le module de mémoire en place. Une colonne montante placée à mi-chemin des emplacements de mémoire garantit que seule la mémoire compatible peut être installée. Les modules de mémoire compatibles ont une découpe qui correspond à la position de l’élévateur.
Combien d’emplacements de mémoire vive les cartes mères ont-elles ?
La plupart des cartes mères disposent de deux ou quatre emplacements de mémoire vive. Les cartes mères haut de gamme ou les cartes conçues pour les joueurs sont presque toujours dotées de quatre emplacements. Les emplacements supérieurs à huit sont généralement réservés aux serveurs ou aux cartes informatiques haut de gamme.
Chaque emplacement a sa propre capacité maximale de mémoire vive. Elle est généralement comprise entre 8 et 32 Go. Dans le meilleur des cas, un emplacement RAM de 8 Go peut accueillir un module de mémoire de 16 Go. Il se peut qu’il ne fonctionne pas du tout. En multipliant la capacité par le nombre d’emplacements, vous aurez une idée de la quantité totale de RAM prise en charge par la carte mère.
Pourquoi différents emplacements prennent-ils en charge la RAM ?
Les cartes mères modernes disposent toutes d’emplacements de mémoire vive numérotés, ce qui vous permet de savoir quel emplacement utiliser pour insérer des modules de mémoire. Le système de numérotation diffère d’un fabricant à l’autre, mais il s’agit généralement de A1, A2, B1, B2, etc. Les emplacements de RAM sont aussi parfois colorés différemment. Ils peuvent même être décalés. Vous pouvez vous en servir pour vous assurer que vous placez les modules correctement, conformément aux spécifications du fabricant de la carte mère.
Sur les anciennes cartes mères dotées d’une mémoire vive à canal unique, cette distinction n’était pas nécessaire, car l’emplacement de la mémoire n’avait pas d’importance.

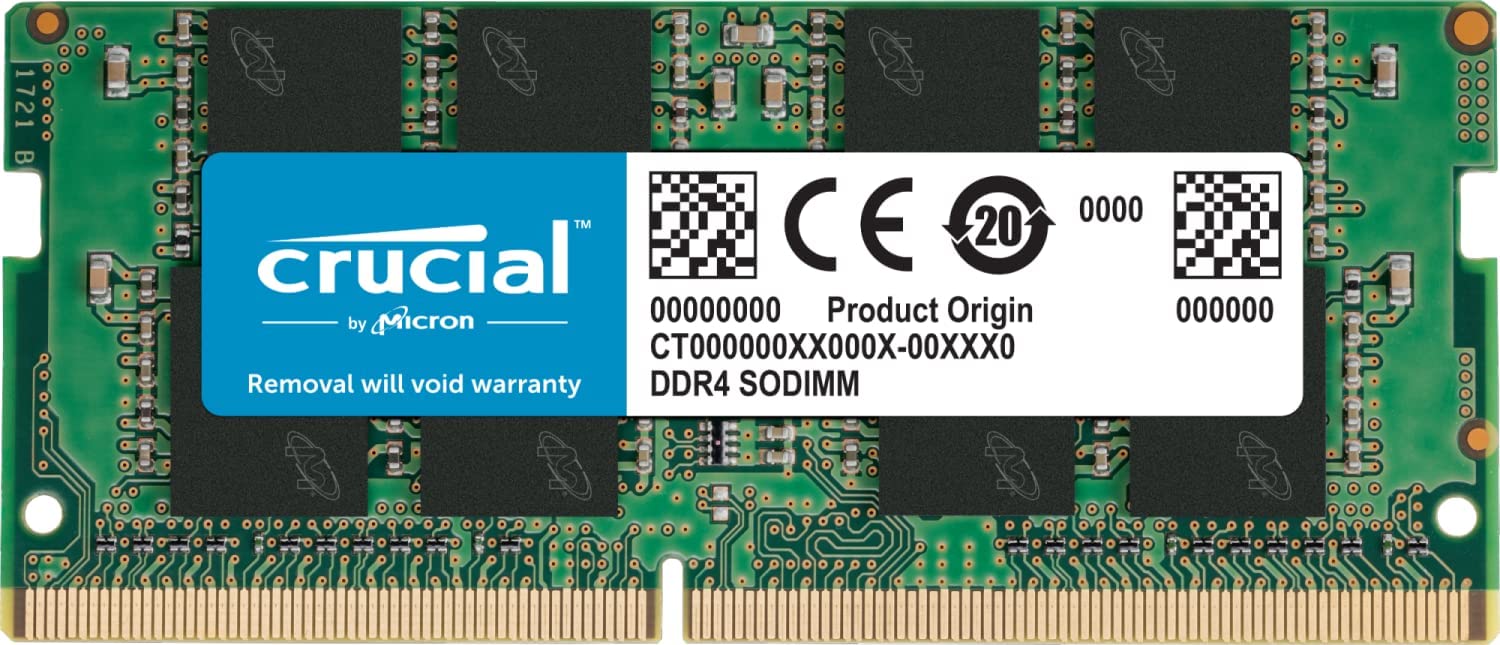

Les emplacements de mémoire vive d’un ordinateur portable diffèrent de ceux que l’on trouve sur les ordinateurs de bureau. Les modules SODIMM (Small Inline Dual Memory Modules) constituent le type de mémoire le plus populaire pour les ordinateurs portables. Ces modules sont plus petits et plus courts que les modules DIMM des ordinateurs de bureau. La plupart des ordinateurs portables ne disposent que de deux emplacements pour la mémoire vive, qui peuvent être inclinés d’un côté pour permettre aux modules d’être posés à plat. Si l’ordinateur portable est doté d’un support à double canal, il y aura déjà des modules dans chacun des emplacements.
Windows 11 : Quelle est la quantité de mémoire vive
Quels sont les emplacements de RAM à utiliser ?
Si la carte mère que vous utilisez prend en charge la mémoire vive à double canal, ce qui est le cas dans la plupart des cas, l’ordre dans lequel vous placez les emplacements de la mémoire vive sur la carte peut avoir un impact majeur sur les performances de votre mémoire. Pour mieux comprendre pourquoi, il est important d’en savoir plus sur la mémoire multicanal.
Le processeur accède à la mémoire du module RAM par l’intermédiaire d’une commande de mémoire. Selon la carte mère, une commande de mémoire peut avoir jusqu’à huit canaux. Dans un système à double canal, l’unité centrale a accès à la mémoire par deux canaux à la fois, ce qui augmente la largeur de bande de la mémoire. Dans un système à 4 canaux, les CPU peuvent accéder à 4 canaux de mémoire.
L’augmentation des performances du double canal est la principale raison pour laquelle la plupart des mémoires vives sont vendues par paires de modules. Pour tirer pleinement parti de la mémoire multicanal, il est nécessaire de placer deux modules de RAM dans des canaux de mémoire différents. C’est là que l’erreur se produit. Comme les emplacements de RAM sont vendus par paires, vous devez placer vos modules dans le premier ou le troisième emplacement pour accéder aux canaux distincts.
Pour connaître l’ordre recommandé pour la mémoire vive, il est préférable de consulter le manuel de la carte mère. Il s’agit de configurations courantes à deux canaux, avec différents emplacements et nombres de modules.
Deux emplacements et un module.
Insérez les modules dans les emplacements 1 et 3
Quatre emplacements et un module. Insérer dans le premier, le quatrième ou le cinquième emplacement
Insérez les modules dans les emplacements 2 et 4.
Quatre emplacements. Quatre modules. Deux paires assorties pour le premier et le troisième emplacement, et deux paires assorties pour le deuxième et le quatrième emplacement.
Performances de la RAM à un ou deux canaux
Au début, il suffisait d’avoir un seul canal de RAM. Comme les jeux et autres programmes ne pouvaient pas utiliser efficacement la technologie à double canal, la bande passante supplémentaire de la mémoire était gaspillée. Cette situation a changé avec l’introduction de moteurs de jeux avancés et de processeurs multicœurs, qui nécessitent l’accès à un plus grand nombre de canaux de mémoire.
En théorie, un système à double canal devrait fonctionner deux fois plus vite qu’un système à canal unique. En pratique, c’est rarement le cas en raison de goulets d’étranglement ailleurs. Cela dépend également de la manière dont une application ou un jeu est conçu pour utiliser la bande passante supplémentaire de la mémoire.
La plupart des benchmarks suggèrent une augmentation de 20 à 30 % des performances par rapport à une configuration de mémoire à canal unique. Ces références sont calculées sur la base de mesures de performances clés telles que le taux de rafraîchissement des jeux.
